Традиционална кабловања и вентилација канцеларија и рачунарских соба увек доносију огромне проблеме у реновацији. Уграђивање цевоводима у бетон или сакривање кабела унутар плафона повећаће тешкоће изградње и повећаће касније трошкове трансформације.
Подигнути под савршено решава овај проблем. Ова модуларна подигнута структура гради скривену шупљину испод земље за уређивање каблова и вентилационих цеви, што значајно побољшава флексибилност зградне инфраструктуре. У овом чланку објашњавају се дефиниција, начин рада, основне компоненте и главни сценарија примене система подигнутих подова.
Основна дефиниција и основна функција подигнутог пода
Подигнути под је подигнута, модуларна платформа инсталирана изнад конструктивне бетонске плоче зграде. То ствара скривену празнину познату као пленум. Овај шупљи простор служи као посебан пролаз за кабли за струју, линије података, ваздушне цеви ХВЦ и цеви за воду ниског притиска.

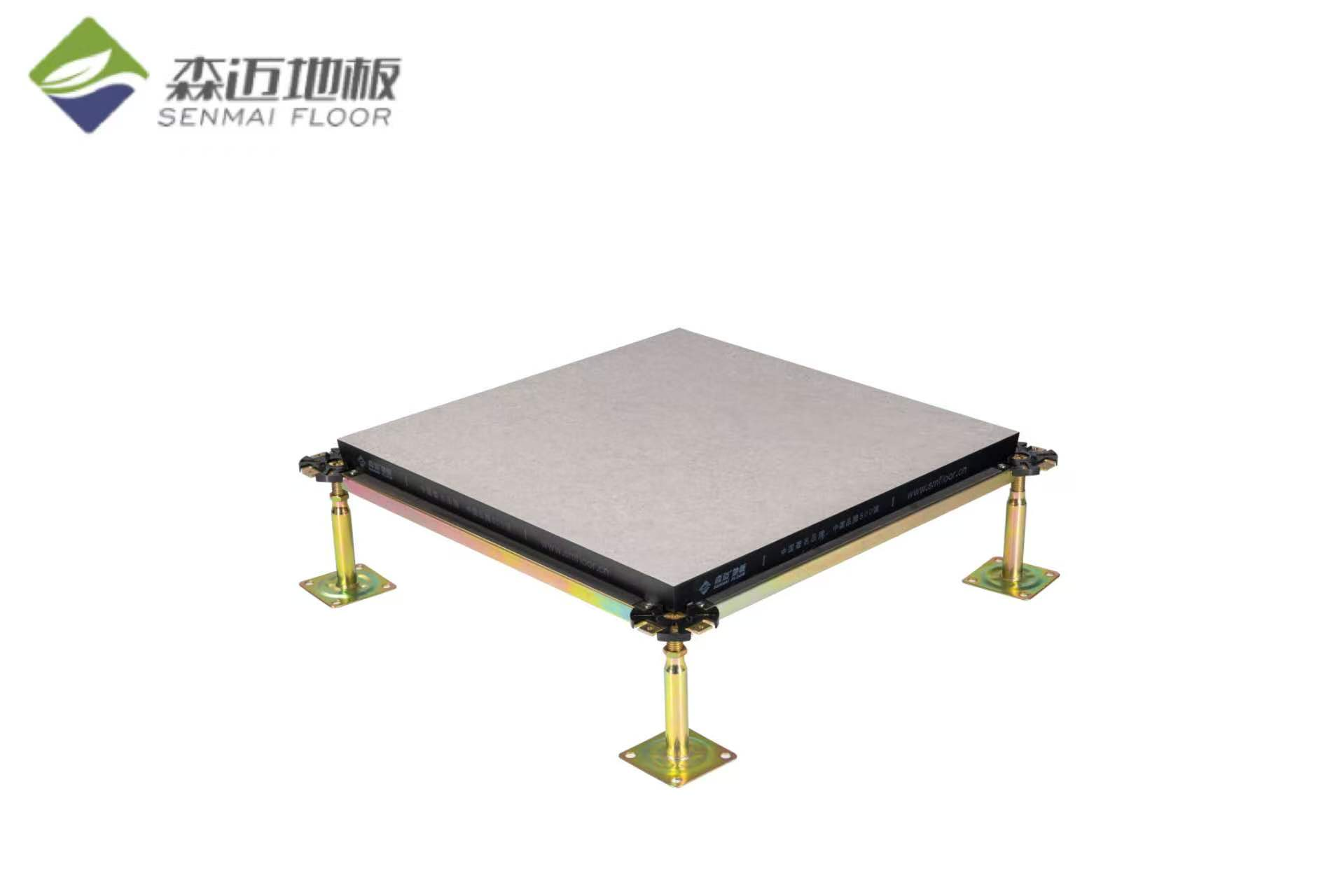

Ова структура избегава уграђивање различитих цевоводица у бетонске зидове или плафоне. Цео систем се састоји од одваљивих палуних плоча и подесивих челичних опорног поста. Висина се може слободно прилагодити од 2 инча до више од 4 метара према потребама пројекта.
Особље за одржавање може подићи било који панел без оштећења конструкције зграде, тако да се прилагођавање жица и одржавање опреме могу брзо завршити. Ова погодна доступност је највећа предност подигнутих подова у поређењу са традиционалним фиксираним подовима. Она чува све цевоводи скривене док остаје лако доступна, и значајно побољшава флексибилност канцеларијског и рачунарског простора када се ИТ опрема стално надоградљава.
Подполна дистрибуција ваздуха оптимизује енергетску ефикасност ХВЦ-а
Подподне ваздушна дистрибуција у потпуности користи пленум подигнутог спрата као запечаћени канал за снабдевање ваздухом. Хладан ваздух се избацује из дифузора на површини пода, формирајући слојено температурно подручје, а хладан ваздух директно покрива површине опреме и активности особља.
АШРАЕ подаци из 2019. године показују да овај режим промјештање вентилације може смањити потрошњу енергије вентилатора за 20% до 30% у поређењу са системом за снабдевање ваздухом. Путеж циркулације ваздуха је краћи, а врући ваздух природно се подиже и испушта из излаза за ваздух у плафону.
Подполни ваздушни канал укида велики број ваздухопловачких цеви, смањује ниво височине подних станала и поједностављава рад на одржавању плафона. У центрима података, перфориране плочице од пода прецизно добацују хладан ваздух у унос ваздуха сервера, подржавајући ракове сервера високе густине преко 15 kW и испуњавајући стандарде топлотне контроле ИТ опреме. Када се промени распоред сервера, положај излаза ваздуха може се прилагодити у кратком времену без реконструкције у великом обиму.
Модуларна кабловања омогућавају брзо прилагођавање распореда
Пољак простор испод пода може разумно да распореди снабдевање струјом, мрежу и оптичке кабли. Каблови се могу ставити у жичне тачке или директно постављати на основни слој. Особље само треба да отвори палуну да би завршило модификацију жица.
У прошлости, надоградња мреже је захтевала резање цијева на зидовима и реконструкцију плафона, што је трајало неколико дана. Сада се цео посао може завршити за неколико сати. Према истраживању из 2022. године које је објавио БИКСИ, системи подигнутих пода могу смањити време простора пројекта за до 50% у поређењу са традиционалним схема оводњавања.
Све линије су постављене под земљу, површина на земљи је уредна без откривених жица и смањен је ризик од спотакања особља. Вентилациони канал испод пода неће бити блокиран каблима. Када је потребно у будућности да се постављају нове брзе оптичке влаконце, нема потребе за модификацијом структуре зграде. Командни центри и финансијске трговачке просторије ослањају се на ову предност како би избегли прекид пословања узрокован спором реконструкције.
Главне компоненте и стандарди оптерећења система подигнутог пода
Цео систем подигнутог пода углавном укључује три кључна дела: подесиве челичне поставе, одвајање палубних плоча и унификоване стандарде за носење оптерећења.
Педстали су постављени вертикално на бетонску основу. Уз наносне конструкције, радници могу држати под хоризонтално чак и на неравном тлу. Гумени запчаци на врху могу смањити вибрације и буку током ходања, а доња основна плоча распрши притисак како би се осигурала стабилност залога.
Модуларни панели се углавном производе у величинама од 600мм × 600мм или 610мм × 610мм. Тврди панели се користе за обичне области жица, док се перфорирани панели користе за положаје снабдевања ваздухом. Основни материјали укључују калцијум сулфат, челик и плочу за честице како би се испунили различити захтеви антистатичке, превенције пожара и оптерећења.
Индикатори оптерећења се деле на три типа: концентрисано оптерећење, просечно распоређено оптерећење и ролинг оптерећење мобилне опреме. Обичне канцеларије обично захтевају концентрисано оптерећење од 1,2 кН, док рачунарске собе високог густине дата центра морају да достигну 5 кН или више. Избор исправне оптерећења може спречити деформацију панела и осигурати дугорочно стабилно функционисање система пода.
Основна вредност апликације у изградњи дата центара
Подигнути под је основна опрема за решавање проблема распадња топлоте на раковима за сервер са високом густином. Многи модерни серверски рекови имају снагу већу од 20 кВ, а подполни пленум формира запечаћени канал за снабдевање хладним ваздухом. Хладни ваздух се шаље у хладни пролаз кроз перфориране плочице како би се остварила прецизна контрола температуре.
Понемон Институт је избројао 2023. године да економски губитак изазван једном неочекиваним искључивањем дата центра може достићи 740.000 америчких долара, тако да је неопходан дизајн редудантног хлађења. Подигнута конструкција пода подржава Н+1 и 2Н системе хлађења. Помоћна опрема за хлађење може се инсталирати испод пода, а пут снабдевања ваздухом може се флексибилно подесити.
Са континуираним повећањем густине снаге сервера, распоред вентилације и жица може се синхронно проширити без велике структурне трансформације зграде.
Флексибилна трансформација простора за модерне канцеларије и паметне зграде
Модерне отворене канцеларије често прилагођавају распореде тимова и канцеларску опрему. У шупљини испод пода могу се сместити сви каблови за струју и мрежу, тако да није потребно копати жлебове за земљу или суспендовати велики број цеви на плафону.
Површице за напајање и мрежни интерфејс могу се померати на нове положаје у кратком времену, што је посебно погодно за заједничке канцеларије и флексибилне канцеларијске просторије са честим променама распореда.
Ова структура такође може подржавати сензоре ИОТ, интелигентно осветљење и индуктивну климацију у паметним зградама, а све сигналне линије могу бити сакривене под подном како би се подлога одржавала чистом и уредном. У подниском простору се истовремено могу распоредити каблови и вентилациони цевоводи, што побољшава квалитет ваздуха у затвореном простору и топлотну удобност. Управници имовине могу да заврше надоградњу опреме и прилагођавање канцеларије са минималним временом одмора.
Често постављана питања
Која је главна сврха подигнутог пода?
Главна сврха подигнутог пода је стварање скривеног пленумског простора за жици и дистрибуцију ваздуха ХВЦ-а. Корисници могу лако отворити панеле за обављање одржавања и реконструкције распореда без оштећења зграде.
Како дистрибуција ваздуха под подном побољшава перформансе ХВЦ-а?
Пленум се користи као канал за снабдевање ваздухом. Хладан ваздух се директно шаље из наземних дифузора у подручја за особље и опрему, смањујући потрошњу енергије вентилатора и постижући прецизнију контролу хлађења.
Које су кључне компоненте система подигнутих подова?
Систем укључује подесиве челичне поставе, модуларне плоче за под и стандардизоване параметре оптерећења. Ове компоненте гарантују конструктивну сигурност, отпорност на ватру, антистатичке перформансе и отпорност на притисак.
Зашто су подигнути спрати критични у дата центрима?
Подигнути спрати пружају прецизно хлађење за раке сервера високе густине, подржавају редудантну архитектуру хлађења и омогућавају проширење инфраструктуре без велике изградње, ефикасно избегавајући неочекиване прекиде система.
Како подигнути спрати имају користи од канцеларијских просторија?
Они подржавају брзу редизајнерску конструкцију мреже и електричних линија, смештају паметну опрему за зграде, одржавају подлогу уредном и побољшавају квалитет вентилације у затвореном простору.
