Model upravljanja po fazah za gradnjo dvignjenega poda v pisarni

Ocenjevanje: pregled lokacije, predvidena uporaba, infrastruktura

Ključen prvi korak je določitev vseh komponent stavbe pod tlemi, kot so mehanske, električne in vodovodne instalacije ter lokacije nosilnih konstrukcij. Prav tako je bistveno razumeti, kako se bo prostor uporabljal. To vključuje oceno števila delovnih mest in določitev vrst tehnologije (npr. dostopnih vrat PoE++) ter kablov, potrebnih za omogočanje fleksibilnih ali modularnih načrtov delovnih mest. Nazadnje se morate zavedati tudi prihodnjega razvoja. Nujno je dokumentirati lokacije vseh kanalov za ogrevanje, prezračevanje in klimatizacijo (HVAC), vodovodnih in električnih cevi ter kablov, da se izognejo ponovnemu delu med obnovitvami, saj se večina projektov zakasni zaradi spremembe prej skritih komunalnih napeljav. Glede na lanski raziskavi o tehnologiji v delovnem okolju se večina obnovitvenih projektov zakasni zaradi nepredvidenih sprememb prej skritih komunalnih napeljav. Večina projektov se zakasni zaradi spremembe prej skritih komunalnih napeljav.

Načrtovanje in dokumentacija: integracija napajanja, podatkov, HVAC in nadzora okolja

Opomba: vse optične vlaknene magistrale so zasnovane kot odporni na ukrivljanje kanali.

Skladno z standardi ANSI/TIA-942-B za zahtevan prostor v navpični smeri in razdaljo za odvajanje toplote (minimalno 12 palcev uporabnega prostora).

Z računalniško modeliranjem dinamike tekočin lahko združite zahteve po uravnoteženem pretoku zraka (1,5–3 CFM/ft²) z gradbenimi omejitvami.

Koordination in pripravljenost: usklajevanje interesnih strani, načrtovanje in preverjanje prednamestitvenega kontrolnega seznama

Reševanje medoddelkovnih usklajevalnih težav z BIM (modeliranjem informacij o stavbi) v obliki virtualnih ogledov. Razvijte strategije za fazno namestitev, pri čemer upoštevajte:

Čas za izdelavo po meri izdelanih podstavkov (6–8 tednov)

Sanacijo podlage (npr. utrjevanje epoksidne izravnalne mešanice)

Delo v delujočih okoljih zunaj delovnega časa

Dokončanje prednamestitvenega preverjanja s pomočjo 72-urnega kontrolnega seznama:

Potrjevanje podrobnosti ravni površine (odstopanje ±3 mm na 3 m)

Preizkušanje neprekinjenosti zavirala vlage

Pridobitev potrditve interesentov za končne risbe postavitve

Tehnični zahtevki urada za dvignjene podlage

Podpora povezovanju in kablom: Cat 6A/8.2, PoE++ ter optična vlakna v združenem pisarniškem prostoru

Dvignjene pisarniške podlage morajo ostati tudi prilagodljive hitro spreminjajočim se zahtevam glede povezovanja. Vodilne namestitve omogočajo prenos podatkov s hitrostjo 10 Gbps prek kablov Cat 6A in 40 Gbps z najnovejšo specifikacijo Cat 8.2. Pisarniški prostori zahtevajo tudi podporo PoE++ za 90 vatov na vtičnico. Optična vlakna so prav tako nujna za podporo videokonferenc. Ustrezen ločevanje električnih in podatkovnih kablov ostaja nujno tudi pri več sistemih. Avdiovizualne naprave, senzorji gibanja in računalniki tvorijo pametno infrastrukturo. Pametni oblikovalci pustijo okoli 25 do 30 odstotkov prostora za kable. Zaradi hitrega nadgrajevanja tehnologije ta predvidljivost preprečuje potrebo po rušenju podplata.

Kompromisi pri termičnem upravljanju in združljivosti z sistemi za razdelitev zraka pod tlom (UFAD) ter dvignjenimi tlemi

Združitev sistemov za razdelitev zraka pod tlom (UFAD) in dvignjenih tal povzroča nekaj termičnih izzivov. Na pozitivni strani, kot navaja BSRIA (2023), integracija sistemov UFAD z dvignjenimi tlemi lahko poveča energetsko učinkovitost za 15–20 % v primerjavi s tradicionalnimi sistemami z razdelitvijo zraka od zgoraj. To je mogoče le, če se uporabljajo posebne plošče za tla z 35-odstotno perforacijo (ali drugi način dosega te stopnje nepodpornega izpolnjevanja), da omogočijo neovirano prehajanje zraka. Žal lahko povečan pretok zraka poviša temperaturo kablov za 5–8 stopinj Celzija. Posledično bodo upravitelji objektov morali zamenjati standardne kablane z kabli, ki so primerni za plenum, da ostanejo v varnem obratovalnem območju. Urejanje ravnotežja med prezračevanjem in termično varnostjo kablov bo inženirski izziv, s katerim se bodo soočali inženirji za gradnje.

Toplotna učinkovitost izolacije kabla

Celovitost plošče v primerjavi z preboji

Postavitve morajo izpolnjevati standard ISO 14644 za ločevanje zraka in standard EN 12825 za nosilnost. Za ohranitev celovitosti kabla je treba izogniti se krajevni toplotni degradaciji.

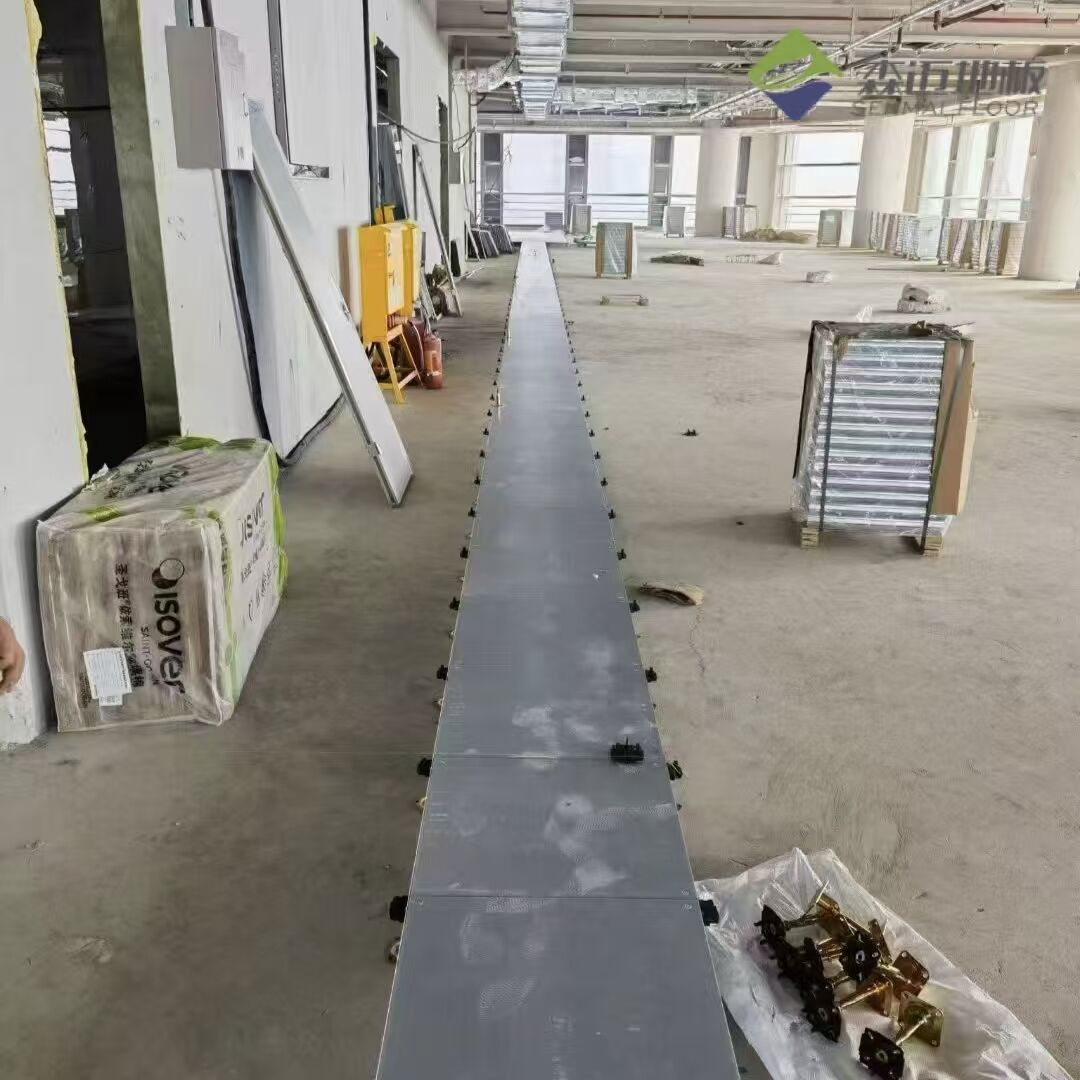

Povišani pod za pisarno, priprava podlage in skladnost

Kontrola vlage, ravnilnost podlage, skladnost s standardom ISO 11855

V dolgoročnem pogledu je popravek dvignjenega poda v pisarnah drag in časovno zahteven, pravilna priprava podlage pa prihrani denar. Najboljša praksa je preveriti površino podlage glede skladnosti z ISO 11855 z največjo dopustno razliko 3 mm (na 3 metrih) ter z razliko med 2, 4 in 5 mm za popravke. Nenehne visoke ravni zračne vlage povzročijo izkrivljanje plošč in korozijo kovinskih elementov; zato visoke ravni zračne vlage – kot jih kažejo prisotnost parne pregrade ter redna testiranja z kalcijevim kloridom – ustvarjajo pogoje za električni izboj in zastajanje zraka pod podlago. Glavni cilj priprave podlage za namestitev dvignjenega poda je ustaviti nadaljnje premikanje vode in zagotoviti ustrezno cirkulacijo zraka.

Načrtovanje nosilne zmogljivosti: pisarniški standardi EN 12825 (2,5 kN/m² statično, 3,5 kN koncentrirano)

Za statično in koncentrirano obremenitev pri strukturnem načrtovanju morajo biti izpolnjeni kriteriji standarda EN 12825. Za pisarniške prostore to pomeni statično obremenitev (delovno mesto) 2,5 kN/m² in koncentrirano obremenitev 3,5 kN (strežniški omari). To vključuje naslednje.

Sprememba gostote nosilcev za območja z visoko prometnostjo.

Prilagoditve za prihodnje načrtovne konfiguracije.

Izbira materiala glede na obremenitev (jekleni ali aluminijasti jedri).

Cilj je dolgotrajnost, varnost in skladnost z dovoljenim prekrivom tal.

Izbira najprimernejšega sistema za dvignjena pisarniška tla

Upoštevanje ključnih kazalcev uspešnosti pomaga ohraniti namestitev dvignjenih pisarniških tal znotraj predvidenega proračuna. Na katerih lokacijah v pisarni bodo tla izpostavljena največji stopnji pešačnega prometa? Kjer se uporablja sestavljeno materialno rešitev namesto tradicionalne uporabe drobnega lesa, sestavljeni material manj hitro zazna udarce, celo kadar je pisarniška oprema težja od 1500 kg/m². Pri določanju izdelkov bodite pozorni na skladnost z standardom EN 12825, saj ta standard določa minimalno statično obremenitev 2,5 kN/m² in približno 3,5 kN za točkasto obremenitev. Ne pozabite pustiti dodatnega prostora za morebitne prihodnje spremembe. Sistem za upravljanje pretoka zraka zahteva, da so plošče perforirane vsaj v 50 %, da se zagotovi ustrezno prezračevanje ter da plošče ohranijo zadostno trdnost. Načrtujte dovolj učinkovite načine za dostop do električnih in podatkovnih priključkov prek tal namesto, da bi te prilagoditve izvedli kasneje kot dodatno dejanje.

Združena zmogljivost poti: 40 % rezervne zmogljivosti za nadgradnje Cat 8.2/PoE++

Zahteve glede pogostosti dostopa: odstranjevanje plošč brez orodja omogoča boljši dostop in vzdrževanje IT-rešitev

Analiza stroškov življenjskega cikla projekta kaže, da je ustrezna specifikacija v 10-letnem obdobju za 32 % učinkovitejša pri zmanjševanju vzdrževalnih stroškov kot reaktivne zamenjave. Kliziščno odpornost (R9–R11 DIN 51130) in ognjevarnost (razred A1 EN 13501-1) potrdite hkrati, da izpolnite britanske gradbene predpise.

Najpogostejše napake pri načrtovanju in mogoče rešitve za namestitev dvignjenih tal

Prekomerna in nedozvoljena specifikacija stojalcev in kablov

Pri načrtovanju dvignjenih tal je bistveno najti najboljši uravnotežen razmerje med strukturno podporo in upravljanjem kablov. Prekomerno specifikacijo uporabe materialov in povečanje gostote nosilcev za 15–25 % nima jasne koristi, medtem ko bo podcenjevanje kablov povzročilo nevarno in prenaseljeno nakopičenje kablov pod ploščami. Trenutno okolje pisarn zahteva naslednje:

- Nosilci z optimalnim razmikom in mreža največ 600 × 600 mm bosta zadostovala
- Modularni kabliki bodo zadostovali in bodo lahko prenašali do 40 % več kablov kot tradicionalna metoda
- Načrtovanje letnega rasti kablov mora vključevati IoT, ki naj bi letno rasel za 30 % (Gartner 2024)
- Stopnjevani kabliki so potrebni, da se uskladijo z obnovitvami tehnologije, s čimer se izognemo stroškom poznih prilagoditev in ohranimo pretok zraka za sisteme UFAD

Pogosto zastavljena vprašanja

Kakšen je namen sistema dvignjenih tal v pisarni?

Namen sistema dvignjenega poda je omogočiti enostavno namestitev električnih, podatkovnih in HVAC sistemov ter omogočiti fleksibilno ponovno konfiguracijo v prihodnje.

Kako zagotovim, da projekt dvignjenega poda izpolnjuje varnostne standarde?

Za izpolnitev potrebnih standardov vključite ustrezne standarde v svoj načrt. Na primer, za nosilno zmogljivost je treba upoštevati standard EN 12825, za preskus vlažnosti standard ASTM F1869, načrt pa mora vključevati ustrezno načrtovanje in izbiro primernih materialov za strukturno celovitost poda.

Kakšne prednosti ponuja razdelitev zraka pod podom (UFAD)?

Razdelitev zraka pod podom (UFAD) omogoča vse zgoraj omenjene prednosti ter dodatno prednost, saj je za 15–20 % energetsko učinkovitejša od sistemov z razdelitvijo zraka nad podom.
