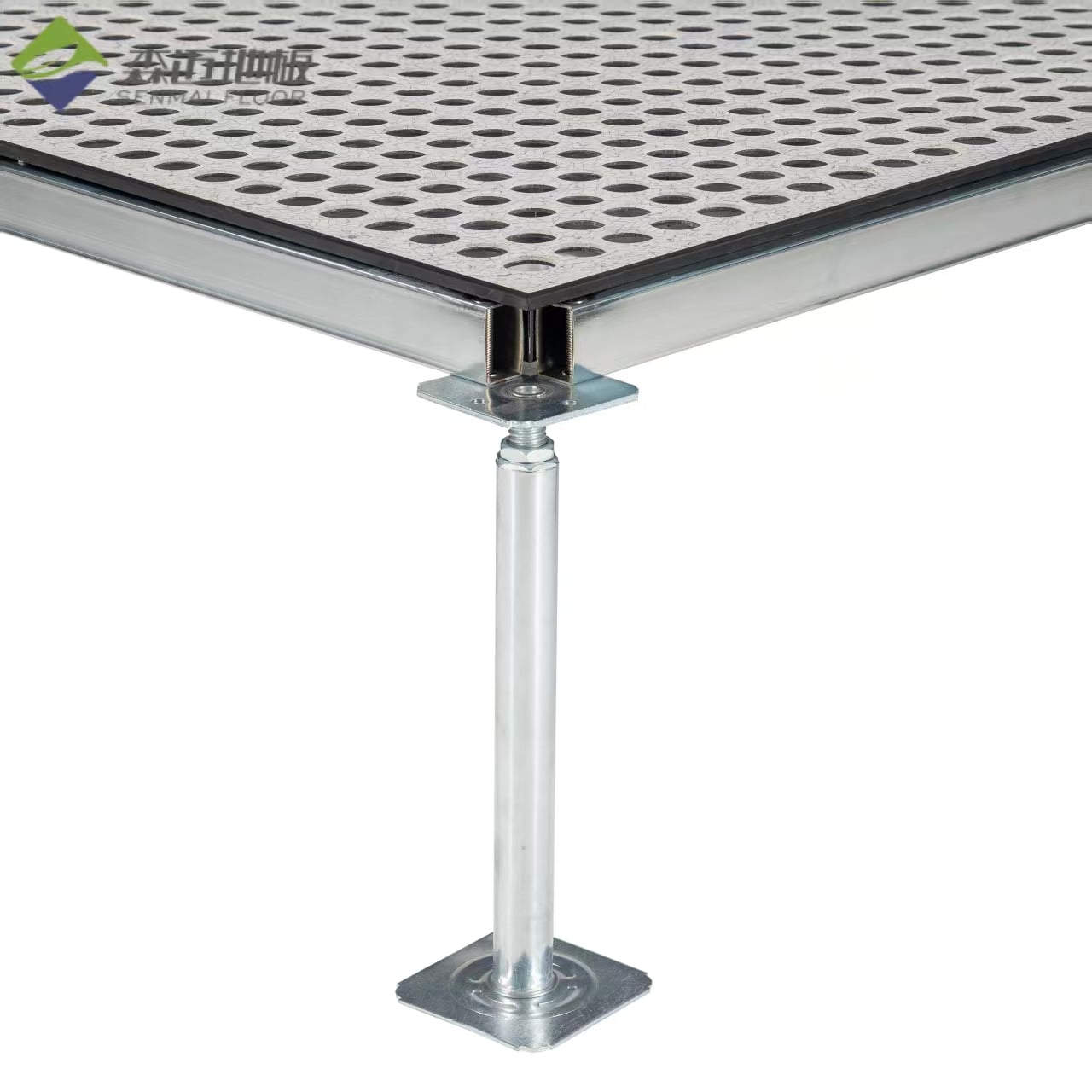

Srovnávací příručka: HPL, PVC a keramické antistatické povrchy

Abstrakt blogu: Výběr správného antistatického povrchu pro zvýšenou podlahu je rozhodující pro zajištění bezpečnosti zařízení, akustického komfortu, provozní odolnosti a kontroly elektrostatického výboje. Vysokotlaké lamináty (HPL), polyvinylchlorid (PVC/vinyl) a elektrostatické keramické fólie mají každý odlišné fyzikální vlastnosti, které jsou přizpůsobeny konkrétním průmyslovým, technickým a komerčním prostředím. Tento článek podrobně analyzuje mechanické, elektrické a provozní rozdíly mezi těmito třemi hlavními antistatickými povrchovými materiály.

1. Povrchová úprava z vysokotlaké laminátové desky (HPL)

HPL – vyráběná stlačením vrstev kraft papíru nasyceného pryskyřicí za vysoké teploty a tlaku – je průmyslovým standardem povrchové úpravy pro prostředí s vysokou hustotou výpočetních zařízení.

Konstrukční vrstvy:

• Ochranná vrstva odolná proti opotřebení: Ochranná povrchová vrstva bránící poškrábání a opotřebení.

• Dekorativní papír: Poskytuje jednobarevné povrchy, dřevěné struktury nebo vzory.

• Kraft papír nasycený fenolickou pryskyřicí: Vícevrstvý jádrový materiál poskytující odolnost proti nárazu a vysokou hustotu.

• Vrstva vysokotlakého spojení: Zajišťuje laminát k jádru desky.

Klíčové výkonnostní atributy:

• Elektrický odpor: Obvykle kolísá mezi 10⁶ Ω až 10¹¹ Ω , plně vyhovuje normám IEC 61340-5-1 pro elektrostatickou výbojovou bezpečnost (ESD) v oblasti odvádění statické elektřiny.

• Mechanická odolnost: Poskytuje vynikající odolnost proti poškrábání, nárazu a místnímu opotřebení při častém přesunování zařízení a pohybu pod zatížením (např. servery na stojanech, vozíky).

• Požární bezpečnost: Dosahuje třídy A v hodnocení šíření plamene bez jakéhokoli šíření plamene.

• Údržbový profil: Nevyžaduje žádné speciální voskování ani povrchové chemické úpravy pro udržení antistatických vlastností; postačuje běžné neabrazivní čištění.

Primární aplikace:

• Standardní datová centra a servery místnosti

• Počítačové laboratoře a telekomunikační přepínací centra

• Komerční kanceláře s otevřeným půdorysem a zvednutou podlahou s kabelovými rozvody

2. PVC / Vinyl protistatický povrch

Dokončovací vrstvy z polyvinylchloridu (PVC) obsahují vodivé částice rozmístěné v matici vinylového polymeru, čímž vytvářejí trvalou elektrickou síť.

Konstrukční vrstvy:

• Průhledná protistatická opotřebitelná vrstva: Průhledná vrchní vrstva chránící před třením.

• Vodivá / staticky disipativní PVC matice: Základní vinylová vrstva s vestavěnými vodivými cestami.

• Stabilizační vrstva ze skleněných vláken: Zabraňuje roztažení, smrštění a deformaci.

• Vodivá spodní vrstva / lepicí rozhraní: Zajišťuje nepřerušené uzemnění k pouzdru panelu.

Klíčové výkonnostní atributy:

• Elektrická vodivost: Nabízí elektrický odpor v rozmezí 10⁴ Ω až 10⁹ Ω (vodivý až staticky disipativní), což zajišťuje rychlé odvádění statické elektřiny.

• Akustické a ergonomické výhody: Měkké složení materiálu tlumí kroky, snižuje hluk a zmenšuje únavu stání u techniků.

• Výkon v čistých místnostech: Vysoce odolný vůči tvorbě prachu, vlhkosti a mírným chemickým rozlitém kapalinám; nepropustný povrch umožňuje dodržování sterilních údržbových postupů.

• Omezení: Nižší odolnost proti poškrábání a vyškrábání ve srovnání s HPL nebo keramikou; těžká bodová zatížení nebo ostré kotoučové kola se v průběhu času mohou do povrchu vpisovat.

Primární aplikace:

• Čisté místnosti pro polovodiče a elektroniku

• Zdravotnická zařízení, farmaceutické laboratoře a operační sály

• Přesné montážní linky a zkušební dílny

3. Elektrostatický keramický / porcelánový povrch

Keramický obklad kombinuje vysokohustotní porcelánovou dlažbu s integrovanou vodivou glazurovanou vrstvou navázanou na panelové jádro z celé oceli nebo síranu vápenatého.

Konstrukční vrstvy:

• Vodivý glazurovaný povrch: Antistatický horní povrch integrovaný do keramického pálení.

• Vysokohustotní porcelánová / keramická dlažba: Těžká, nepropustná dlažba.

• Vysokopevnostní lepicí hmota: Konstrukční epoxidové lepidlo upevňující dlažbu k podlahovému panelu.

• Panelové jádro z celé oceli nebo síranu vápenatého: Základní konstrukční platforma.

Klíčové výkonnostní atributy:

• Extrémní odolnost proti opotřebení: Žádné opotřebení povrchu při vysokém chodci provozu a těžkých valivých zátěžích; odolný proti deformaci, odštěpování vrstev nebo lámání hran.

• Elektrický odpor: Stabilní výkon ESD v rozsahu 10⁶ Ω až 10⁹ Ω .

• Odolnost vůči chemikáliím a teplu: Nepropustný pro rozpouštědla, kyseliny, oleje a intenzivní teplo; zcela nehořlavý.

• Dlouhá životnost: Provozní životnost může přesáhnout 30 let , což zajišťuje mimořádně nízké celkové náklady na vlastnictví (TCO) navzdory vyšším počátečním nákladům na materiál a vyšší hmotnosti (20–25 kg na panel).

Primární aplikace:

• Řídicí střediska s vysokým provozem (např. řízení letového provozu, tísňové dispečinky)

• Provozní místnosti elektráren a těžké průmyslové laboratoře

• Výkonné datová centra určená pro klienty a vysoce technická zařízení

4. Technická srovnávací matice

5. Závěr

Neexistuje jediný univerzální antistatický povrch. HPL představuje rovnováhu mezi cenou a výkonem pro datová centra a serveryové místnosti. PVC se vyznačuje v prostředích, kde je klíčová akustická izolace, kontrola prachu a sterilní protokoly čistých místností. Keramika nabízí nepřekonatelnou odolnost a životnost pro prostředí s vysokou intenzitou provozu a zatížením. Správci zařízení a zadavatelé musí posoudit dynamické zatížení, expozici chemikáliím, klasifikaci čistých místností a rozpočet, aby vybrali vhodný povrch pro své provozní potřeby.
